تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: SND FOUNDRY
إصدار الشهادات: ISO / CE
رقم الموديل: تجهيزات الأنابيب
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: البليت الخشبي ، أكياس طن
وقت التسليم: 2 أسابيع
شروط الدفع: L/C، T/T
القدرة على العرض: 1000 طن شهريا
اسم المنتج: |
مخفض تفتق مسطح مزدوج مزدوج |
الكلمات الرئيسية: |
تفتق غريب الأطوار مزدوج الحواف |
المواد: |
الحديد الدكتايل/ الحديد الزهر |
التقنيات: |
التمثيل |
الشكل: |
تقليص |
الاتصال: |
شاشة |
النوع: |
تفتق غريب الأطوار مزدوج الحواف |
الحجم: |
DN80-DN2000 |
المعيار: |
ISO2531/EN545 |
اللون: |
الأسود أو الأزرق أو OEM |
استخدام: |
ربط خطوط الأنابيب |
التعبئة: |
البليت الخشب |
صناعة المعدات الأولية: |
نعم.. |
الضغط: |
PN10 / 16/25 |
التطبيق: |
مشروع إمدادات المياه ، الصرف الصحي ، الصرف الصحي ، الري ، خط أنابيب المياه |
الطلاء الداخلي: |
بطانة الهاون الأسمنت |
الطلاء الخارجي: |
لوحة قار أسود |
ميناء التحميل: |
ميناء Xingang / Qingdao |
اسم المنتج: |
مخفض تفتق مسطح مزدوج مزدوج |
الكلمات الرئيسية: |
تفتق غريب الأطوار مزدوج الحواف |
المواد: |
الحديد الدكتايل/ الحديد الزهر |
التقنيات: |
التمثيل |
الشكل: |
تقليص |
الاتصال: |
شاشة |
النوع: |
تفتق غريب الأطوار مزدوج الحواف |
الحجم: |
DN80-DN2000 |
المعيار: |
ISO2531/EN545 |
اللون: |
الأسود أو الأزرق أو OEM |
استخدام: |
ربط خطوط الأنابيب |
التعبئة: |
البليت الخشب |
صناعة المعدات الأولية: |
نعم.. |
الضغط: |
PN10 / 16/25 |
التطبيق: |
مشروع إمدادات المياه ، الصرف الصحي ، الصرف الصحي ، الري ، خط أنابيب المياه |
الطلاء الداخلي: |
بطانة الهاون الأسمنت |
الطلاء الخارجي: |
لوحة قار أسود |
ميناء التحميل: |
ميناء Xingang / Qingdao |

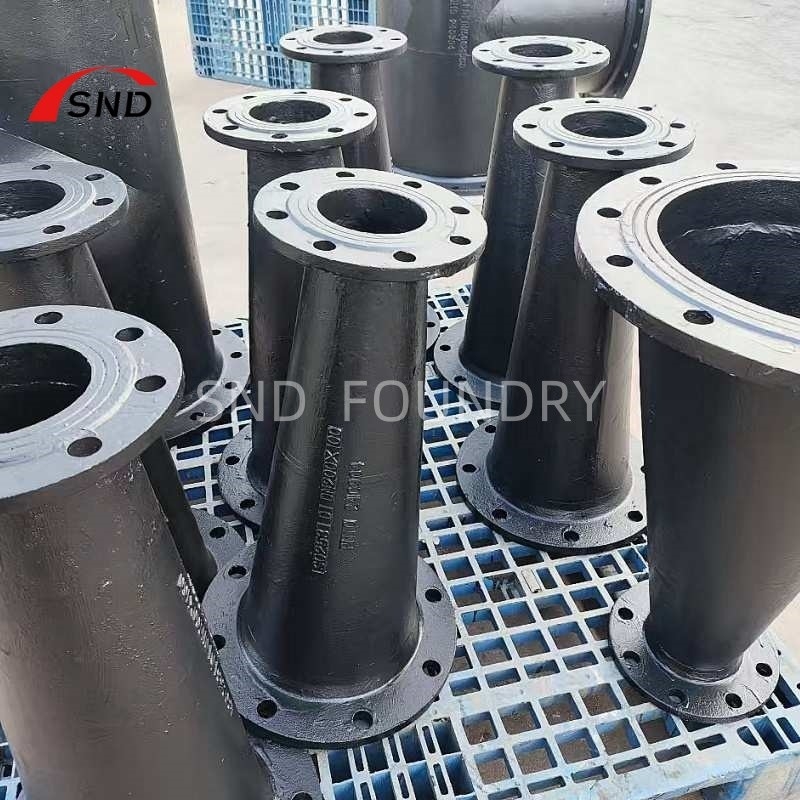

خفيف الدرجة المزدوج المزدوج المزدوج
وصف المنتج
المزدوج المزدوج هو عدادات الأنابيب التي تستخدم لربط أنابيب من أحجام مختلفة. إنه نوع من عدادات المزدوج التي لديها شرائح في كلا الطرفين.تسمح الاطراف بتوصيل التركيب مع تركيبات الأنابيب الأخرى أو المعدات باستخدام المسامير أو اللحام.
يتكون من الأجزاء التالية:
الجسم: الجسم هو الجزء الرئيسي من التركيب. وهو مصنوع من مادة قوية ودائمة، مثل الصلب أو الحديد الزهر أو الحديد القابل للتلاعب.
الشباك: الشباك هي الألواح الدائرية التي يتم لحامها أو إصلاحها إلى الجسم. عادة ما تكون مصنوعة من نفس المواد التي يتم استخدامها في الجسم.
الشحذ: الشحذ هو التغيير التدريجي في القطر بين طرفي التركيب.
يتم استخدام الشفرات المزدوجة في مجموعة متنوعة من التطبيقات ، بما في ذلك:
معالجة المياه والمياه العادمة: تستخدم المواسير المزدوجة لربط الأنابيب في محطات معالجة المياه والمياه العادمة.
المصانع الكيميائية والبتروكيماوية: تستخدم المواسير المزدوجة لربط الأنابيب في المصانع الكيميائية والبتروكيماوية.
إنتاج النفط والغاز: تستخدم الأجنحة المزدوجة لربط الأنابيب في منشآت إنتاج النفط والغاز.
عند اختيار شفرة مزدوجة، من المهم أن تأخذ في الاعتبار العوامل التالية:
أحجام الأنابيب: يجب أن يكون التركيب بنفس حجم الأنابيب التي سيتم توصيلها.
معدل التدفق: يجب أن يكون الجهاز قادرًا على التعامل مع معدل تدفق السائل الذي سيتدفق من خلاله.
الضغط القياسي: يجب أن يكون التركيب قادرًا على تحمل ضغط السائل الذي سيتدفق من خلاله.
تفاصيل المنتج
| 1 | النوع: | Tyton (دفع على) مصعد أنبوب المقبس |
| تثبيت الأنابيب المزدوجة | ||
| أنواع أنابيب الغدة المكبسة | ||
| تثبيت الأنابيب الميكانيكية المشتركة | ||
| أنابيب حديدية ناعمة | ||
| 2 | القياسية: | ISO2531، EN545، EN598، BS4772، EN12842، AWWA C110، AWWA C153، الخ |
| 3 | الحجم: | DN50-DN2000 ((2-"80") |
| 4 | الضغط: | PN10, PN16, PN25, PN40 |
| 5 | نهاية الأنابيب |
المسامير أو المقابس أو الشظايا |
| 6 | التطبيق |
الاستخدام البلدي ، أنابيب المياه ، أدوات الأنابيب ، هندسة المياه ، استخدام مياه الشرب ، استخدام الري ، استخدام مشروع إمدادات المياه ، استخدام محطات معالجة المياه ، محطات الضخ ،قطاعات خدمات المياه، أنابيب ضغط إمدادات المياه، محطة ضخ المياه الشربة، خطوط المياه العاصفة، محطة ضخ المياه الحارقة، محطة ضخ المياه العذبة، إلخ. |
| 7 | الطلاء الداخلي: | a) غطاء الخرسانة البورتلاند |
| ب) غطاء الخرسانة السمنتية المقاومة للكبريت | ||
| ج) غطاء الخرسانة السمنتية عالية الألومنيوم | ||
| d) طلاء البوكسي المرتبط بالاندماج | ||
| طلاء الايبوكسي السائل | ||
| الرسم الأسود بالبطوم | ||
| 8 | الطلاء الخارجي: | أ) الزنك + طلاء البطين |
| ب) طلاء البوكسي المرتبط بالاندماج | ||
| (ج) سبيكة الزنك والألومنيوم + طلاء البوكسي السائل | ||
| 9 | الملحقات: |
الحلقات المطاطية: SBR أو EPDM المسامير والمحار: الفولاذ الكربوني المصقول G4.8 / G8.8أو SS304/SS316 |
| 10 | التعبئة: | صندوق خشبي / منصة مع طبقة بلاستيكية، أو حسب متطلبات العميل. |
أبعاد الشفرة المزدوجة
| ن | و | (ل) | الكتلة (كيلوغرام) | المعيار | |||
| PN10 | PN16 | PN25 | PN40 | ||||
| 50 | 40 | 150 | 5.1 | 5.1 | 5.1 | 5.1 | ISO2531/EN545 |
| 60 | 50 | 130 | 6.1 | 6.1 | 6 | 6 | |
| 65 | 40 | 200 | 6.7 | 6.7 | 6.6 | 6.6 | |
| 65 | 50 | 170 | 6.9 | 6.9 | 6.8 | 6.8 | |
| 65 | 50 | 200 | 6.7 | 6.7 | 6.6 | 6.6 | ISO2531/EN545 |
| 80 | 32 | 200 | 5.5 | 5.5 | 5.5 | 5.5 | |
| 80 | 40 | 200 | 6.3 | 6.3 | 6.3 | 6.3 | |
| 80 | 50 | 150 | 6.5 | 6.5 | 6.5 | 6.5 | |
| 80 | 50 | 170 | 7.3 | 7.3 | 7.3 | 7.3 | |
| 80 | 50 | 200 | 7.3 | 7.3 | 7.3 | 7.3 | |
| 80 | 60 | 170 | 7.7 | 7.7 | 7.6 | 7.6 | |
| 80 | 60 | 200 | 7.5 | 7.5 | 7.4 | 7.4 | ISO2531/EN545 |
| 80 | 65 | 150 | 7.5 | 7.5 | 7.4 | 7.4 | |
| 80 | 65 | 170 | 8.1 | 8.1 | 8 | 8 | |
| 80 | 65 | 200 | 7.9 | 7.9 | 7.8 | 7.8 | ISO2531/EN545 |
| 100 | 50 | 100 | 6.9 | 6.9 | |||
| 100 | 50 | 150 | 7.9 | 7.9 | 8.4 | 8.4 | |
| 100 | 50 | 170 | 8.1 | 8.1 | 8.6 | 8.6 | |
| 100 | 50 | 200 | 9 | 9 | 9.5 | 9.5 | |
| 100 | 50 | 300 | 9.4 | 9.4 | 9.9 | 9.9 | |
| 100 | 60 | 170 | 8.4 | 8.4 | 8.8 | 8.8 | |
| 100 | 65 | 170 | 8.8 | 8.8 | 9.2 | 9.2 | |
| 100 | 65 | 200 | 9.4 | 9.4 | 9.8 | 9.8 | |
| 100 | 80 | 150 | 8.8 | 8.8 | 9.3 | 9.3 | |
| 100 | 80 | 170 | 9.2 | 9.2 | 9.7 | 9.7 | |
| 100 | 80 | 195 | 9.3 | 9.3 | 9.8 | 9.8 | EN545-B |
| 100 | 80 | 200 | 9.3 | 9.3 | 9.8 | 9.8 | ISO2531/EN545 |
| 125 | 60 | 200 | 10.4 | 10.4 | 11 | 12.2 | |
| 125 | 60 | 400 | 14 | 14 | 14.6 | 15.8 | |
| 125 | 65 | 200 | 10.7 | 10.7 | 11.3 | 12.5 | |
| 125 | 80 | 170 | 10.5 | 10.5 | 11.1 | 12.4 | |
| 125 | 80 | 200 | 11.1 | 11.1 | 11.7 | 13 | |
| 125 | 80 | 300 | 13 | 13 | 13.6 | 14.9 | |
| 125 | 100 | 150 | 10.9 | 10.9 | 11.5 | 12.8 | |
| 125 | 100 | 170 | 11.3 | 11.3 | 12.5 | 13.8 | |
| 125 | 100 | 200 | 11.3 | 11.3 | 12.5 | 13.8 | ISO2531/EN545 |
| 150 | 50 | 170 | 10.8 | 10.8 | 11.8 | 13.9 | |
| 150 | 60 | 200 | 12.3 | 12.3 | 13.3 | 15.4 | |
| 150 | 60 | 300 | 14 | 14 | 15 | 17.2 | |
| 150 | 65 | 200 | 12.6 | 12.6 | |||
| 150 | 65 | 300 | 14.3 | 14.3 | |||
| 150 | 80 | 150 | 11.5 | 11.5 | 12.5 | 14.6 | |
| 150 | 80 | 170 | 11.9 | 11.9 | 12.9 | 15 | |
| 150 | 80 | 200 | 13 | 13 | 14 | 16.1 | |
| 150 | 80 | 260 | 13.9 | 13.9 | 14.9 | 17 | |
| 150 | 80 | 400 | 16.4 | 16.4 | 17.4 | 19.5 | |
| 150 | 100 | 150 | 12.5 | 12.5 | 14 | 16.1 | |
| 150 | 100 | 170 | 12.7 | 12.7 | 14.2 | 16.3 | |
| 150 | 100 | 200 | 13.5 | 13.5 | 15 | 17.1 | |
| 150 | 100 | 220 | 14.5 | 14.5 | 16 | 18.1 | |
| 150 | 100 | 300 | 15.3 | 15.3 | 16.8 | 18.9 | |
| 150 | 125 | 150 | 13 | 13 | 14.6 | 18 | |
| 150 | 125 | 170 | 13.9 | 13.9 | 15.5 | 18.8 | |
| 150 | 125 | 200 | 14 | 14 | 15.6 | 18.9 | ISO2531/EN545 |
| 200 | 80 | 200 | 16.5 | 16.3 | 18.4 | 23.7 | |
| 200 | 80 | 270 | 17.7 | 17.5 | 19.6 | 24.9 | |
| 200 | 80 | 300 | 19 | 18.8 | 20.9 | 26.2 | |
| 200 | 80 | 600 | 26.5 | 26.7 | 28.8 | 34.1 | |
| 200 | 100 | 200 | 18 | 17.8 | 20.4 | 25.7 | |
| 200 | 100 | 270 | 18.6 | 18.4 | 21 | 26.3 | |
| 200 | 100 | 300 | 23 | 22.8 | |||
| 200 | 100 | 330 | 20.3 | 20.1 | 22.7 | 28 | |
| 200 | 100 | 600 | 27.7 | 27.5 | 30.1 | 35.4 | |
| 200 | 125 | 270 | 20.1 | 19.9 | 22.6 | 29.2 | |
| 200 | 125 | 300 | 22 | 21.8 | |||
| 200 | 150 | 200 | 20.2 | 20 | 23.1 | 30.5 | |
| 200 | 150 | 235 | 21 | 20.8 | 23.9 | 31.3 | EN545-B |
| 200 | 150 | 270 | 21.8 | 21.6 | 24.7 | 32.1 | |
| 200 | 150 | 300 | 22 | 21.8 | 24.6 | 32 | ISO2531/EN545 |
| 250 | 80 | 250 | 23.7 | 23.3 | 27.2 | 37.3 | |
| 250 | 100 | 200 | 21.7 | 21.4 | 25.8 | 35.8 | |
| 250 | 100 | 270 | 23.7 | 23.4 | 27.8 | 37.8 | |
| 250 | 100 | 300 | 24.9 | 24.6 | 29 | 39 | |
| 250 | 100 | 600 | 37.8 | 37.5 | 41.9 | 51.9 | |
| 250 | 125 | 270 | 25.1 | 24.8 | 29.3 | 40.7 | |
| 250 | 150 | 200 | 26 | 25.7 | 30.7 | 42.9 | |
| 250 | 150 | 270 | 26.8 | 26.5 | 31.5 | 43.7 | |
| 250 | 150 | 300 | 29 | 28.7 | |||
| 250 | 150 | 345 | 29.8 | 29.5 | 34.5 | 46.7 | |
| 250 | 150 | 600 | 38.3 | 38 | 43 | 55 | |
| 250 | 200 | 200 | 27 | 26.9 | 32.9 | 48.3 | |
| 250 | 200 | 270 | 30.3 | 29.8 | 35.8 | 51.2 | |
| 250 | 200 | 300 | 30 | 29.5 | 35.5 | 51 | ISO2531/EN545 |
| 300 | 80 | 270 | 28.6 | 28.3 | 33.9 | 49.4 | |
| 300 | 80 | 600 | 41.7 | 41.3 | 46.9 | 62.4 | |
| 300 | 100 | 200 | 28 | 27.7 | 33.8 | 49.3 | |
| 300 | 100 | 270 | 29.5 | 29.5 | 35.6 | 51.1 | |
| 300 | 150 | 200 | 30 | 29.7 | 36.3 | 53.9 | |
| 300 | 150 | 270 | 32.6 | 32.3 | 38.9 | 56.5 | |
| 300 | 150 | 600 | 46.3 | 46 | 52.6 | 70.2 | |
| 300 | 200 | 200 | 33.5 | 31 | 38.7 | 59.5 | |
| 300 | 200 | 270 | 36.1 | 35.5 | 43.2 | 64 | |
| 300 | 200 | 300 | 38.6 | 38 | |||
| 300 | 200 | 600 | 52 | 51.5 | 59.2 | 80 | |
| 300 | 250 | 150 | 34.8 | 34 | 43.5 | 69 | |
| 300 | 250 | 200 | 37 | 36.3 | 45.8 | 71.4 | |
| 300 | 250 | 270 | 40.7 | 40 | 49.5 | 75.1 | |
| 300 | 250 | 300 | 42.2 | 41.5 | 51 | 76.6 | ISO2531/EN545 |
| 350 | 200 | 270 | 40.8 | 43.3 | 53.7 | ||
| 350 | 200 | 600 | 58.4 | 60.9 | 71.3 | ||
| 350 | 250 | 270 | 45.2 | 47.6 | 59.8 | ||
| 350 | 250 | 600 | 64.6 | 67 | 79.2 | ||
| 350 | 300 | 200 | 45.4 | 48.5 | 62.4 | ||
| 350 | 300 | 270 | 49.9 | 52.8 | 66.7 | ||
| 350 | 300 | 300 | 51.9 | 54.8 | 68.7 | ISO2531/EN545 | |
| 400 | 200 | 270 | 46.9 | 51.2 | 64.6 | ||
| 400 | 200 | 300 | 48.9 | 53.2 | 66.6 | ||
| 400 | 200 | 600 | 66.7 | 71 | 84.4 | ||
| 400 | 250 | 270 | 51.2 | 55.4 | 70.6 | ||
| 400 | 250 | 300 | 53.2 | 57.4 | 72.6 | ||
| 400 | 250 | 600 | 72.8 | 77 | 92.2 | ||
| 400 | 300 | 270 | 56.3 | 60.5 | 77.4 | ||
| 400 | 300 | 300 | 58.8 | 63 | 79.9 | ||
| 400 | 300 | 600 | 80.5 | 85 | 101.9 | ||
| 400 | 350 | 270 | 60.2 | 67.4 | 87 | ||
| 400 | 350 | 300 | 62.7 | 69.9 | 89.5 | ISO2531/EN545 | |
| 450 | 200 | 270 | 54.6 | 62.4 | 75 | ||
| 450 | 200 | 600 | 79.3 | 87 | 99.6 | ||
| 450 | 250 | 270 | 57.4 | 65 | 79.4 | ||
| 450 | 250 | 600 | 79.9 | 87.5 | 102 | ||
| 450 | 300 | 600 | 87.4 | 95 | 111 | ||
| 450 | 400 | 270 | 71.2 | 83.6 | 105 | ||
| 450 | 400 | 300 | 74.2 | 86.5 | 108 | ISO2531/EN545 | |
| 500 | 100 | 700 | 94.6 | 107.7 | 119.4 | ||
| 500 | 250 | 700 | 100.9 | 114 | 130 | ||
| 500 | 300 | 600 | 103.5 | 116.6 | 134 | ||
| 500 | 350 | 600 | 104.9 | 121 | 141 | ||
| 500 | 400 | 570 | 114.8 | 132.7 | 155.7 | ||
| 500 | 400 | 600 | 118.3 | 136.2 | 159.2 | ISO2531/EN545 | |
| 500 | 450 | 300 | 83 | 104 | 126 | ||
| 600 | 400 | 570 | 140.2 | 168.4 | 194 | ||
| 600 | 400 | 600 | 144.3 | 172.5 | 198 | ||
| 600 | 450 | 600 | 143.4 | 175 | 200 | ||
| 600 | 500 | 570 | 160.6 | 194.7 | 220.6 | ||
| 600 | 500 | 600 | 164.7 | 198.8 | 224.7 | ISO2531/EN545 | |
| 700 | 400 | 800 | 204 | 220 |
