تفاصيل المنتج
مكان المنشأ: تشنغجيانغ ، الصين
اسم العلامة التجارية: SND FOUNDRY
إصدار الشهادات: ISO / CE
رقم الموديل: فحص الصمام
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
تفاصيل التغليف: صندوق الخشب/ البليت الخشبي
وقت التسليم: 20 يوم
شروط الدفع: L/C، T/T
القدرة على العرض: 100،000 سنوياً
القوة: |
الهيدروليكية ، الملف اللولبي ، الهوائية ، اليدوي ، الطاقة الكهربائية+دليل |
الحرارة: |
درجة حرارة متوسطة ، درجة حرارة طبيعية ، درجة حرارة عالية ، درجة حرارة منخفضة |
بضمانة: |
18 شهرا |
الاتصال: |
حافز ، لحام ، موضوع ، BSP و NPT |
التطبيق: |
عامة، النفط والغاز، صناعة البتروكيماويات والكيميائية، المياه والمياه العادمة، HVAC، c |
وسائط: |
الزيت والماء والغاز والهواء والسائل |
مادة الجسم: |
الفولاذ الكربوني ، الفولاذ المقاوم للصدأ ، الصلب الموليبدينوم الكروم ، سبيكة الصلب |
التعبئة: |
حسب الطلب مقبول |
دعم مخصص: |
OEM، ODM، OBM |
الضغط: |
150/300/600/900/1500/2500LB |
القوة: |
الهيدروليكية ، الملف اللولبي ، الهوائية ، اليدوي ، الطاقة الكهربائية+دليل |
الحرارة: |
درجة حرارة متوسطة ، درجة حرارة طبيعية ، درجة حرارة عالية ، درجة حرارة منخفضة |
بضمانة: |
18 شهرا |
الاتصال: |
حافز ، لحام ، موضوع ، BSP و NPT |
التطبيق: |
عامة، النفط والغاز، صناعة البتروكيماويات والكيميائية، المياه والمياه العادمة، HVAC، c |
وسائط: |
الزيت والماء والغاز والهواء والسائل |
مادة الجسم: |
الفولاذ الكربوني ، الفولاذ المقاوم للصدأ ، الصلب الموليبدينوم الكروم ، سبيكة الصلب |
التعبئة: |
حسب الطلب مقبول |
دعم مخصص: |
OEM، ODM، OBM |
الضغط: |
150/300/600/900/1500/2500LB |

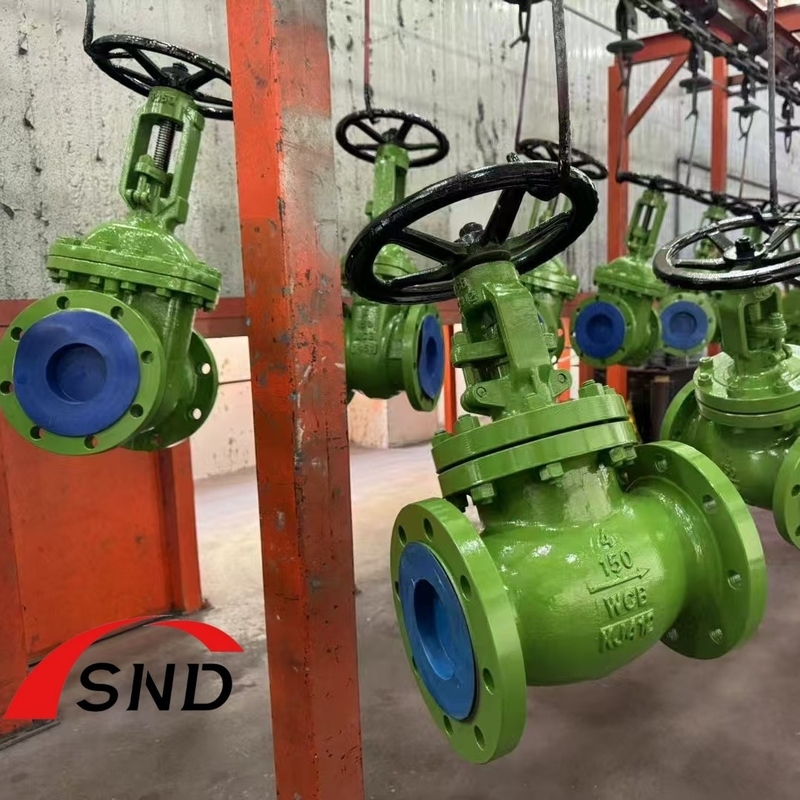

OEM ODM مصنعي أجسام صمامات الصلب المصبوب ، وغرف صمامات الحاجز ، والتركيبات
نظرة عامة
صمام التوقف القياسي الأمريكي الذي تنتجه شركتنا تم تصميمه وتصنيعه وفقًا للمعايير الأمريكية بالكامل ، مع هيكل جميل ومتقدم.أجزاء فتح الصمام وإغلاقه هي رقصة الصمام، اتجاه التدفق منخفض في وارتفاع خارج، يتم فتح صمام التوقف بالكامل وإغلاقه بالكامل من قبل جذع الصمام لتشغيل الصمام، ويمكن أن الرقص الصمام مخروط تلعب دورا جيدة الاختناق،ولكن لا يمكن أن تلعب دورا تنظيميايستخدم أساسا لقطع أو توصيل وسائل الإعلام في خطوط الأنابيب في ظل ظروف العمل المختلفة مثل الصناعات البترولية والكيميائية والصيدلانية والأسمدة والطاقة.أساليب القيادة تشمل اليدوية، ناقل التروس، الكهربائية، والهوائية، الخ
معدل الأداء
| لا | اسم المشروع | 150 ((£) | 300 ((£) | 600 ((£) | 900 ((£) | (1500 رطلا) | 2500 ((£) |
| 1 | PN ((MPa) | 2.0 | 5.0 | 10.0 | 15.0 | 25.0 | 45.0 |
| 2 | مقدمة اختبار الحالة ((Mpa) | 3.0 | 7.5 | 15.0 | 22.5 | 37.5 | 67.5 |
| 3 | إغلاق الضغط العالي ضغط الاختبار ((Mpa) | 2.2 | 5.5 | 11.0 | 16.5 | 27.5 | 49.5 |
| 4 | الحرارة القصوى ضغط العمل ((Mpa) | ≤2.0 | ≤5.2 | ≤104 | ≤156 | ≤258 | ≤45.8 |
مواصفات المنتج
| التصميم | طول الهيكل | فليانج الاتصال | الاختبار والتفتيش | الـ ASME B16.34 |
| إيه بي آي 600 | الـ ASME B16.10 | الـ ASME B16.5 | إيه بي آي 598 | الـ ASME B16.34 |
مادة المكونات الرئيسية
| اسم الجزء | اسم المادة | |||||
| الجسم | A216WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| غطاء الصمام | A216WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| صفيحة الصمام | A216WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| وجه الختم | 2Cr13 | STL | الجسم / STL | الجسم / STL | الجسم / STL | الجسم / STL |
| الجذع | A180 2 F6a | A182 F11 | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| غسيل | 304+غرافيت مرن | 304+غرافيت مرن | 304+غرافيت مرن | 304+غرافيت مرن | 304+غرافيت مرن | 304+غرافيت مرن |
| السلك | A193 B7 |
A193 B7 |
A193 B8 | A193B8M | A193 B8M | A193 B8M |
| الجوز | A194 2H | A194 6 | A194 8 | A194 8M | A194 8M | A194 8M |
| درجة حرارة قابلة للشرب | -29-425 درجة مئوية | -29-540 درجة مئوية | -46-425 درجة مئوية | -46-425 درجة مئوية | -46-425 درجة مئوية | -46-425 درجة مئوية |
| الوسيط المناسب | الماء، البخار، الزيت، الخ | الماء، البخار، الخ | حمض النيتريك، الوسيط السام الضعيف | حمض النيتريك، الوسيط السام الضعيف | حمض النيتريك، الوسيط السام الضعيف | حمض النيتريك، الوسيط السام الضعيف |
أنواع صمامات التوقف
صمام وقف التيار المستمر
في صمامات التوقف ذات التيار المستمر أو الشكل Y ، تكون قناة تدفق جسم الصمام في خط منحني مع قناة التدفق الرئيسية ،بحيث درجة اضطراب حالة التدفق أقل من تلك من صمام وقف تقليدي، وفقدان الضغط من خلال الصمام هو أصغر.
صمام وقف الزاوية
في صمام وقف الزاوية ، يحتاج السائل إلى تغيير الاتجاه مرة واحدة فقط ، بحيث يكون انخفاض الضغط من خلال هذا الصمام أصغر من صمام وقف من البنية التقليدية.
صمام توقف المضخة
في هذا الصمام ، عادة ما يتم تصميم قرص الصمام ومقعد الصمام بناءً على مبدأ البولنجر. يتم صقل قرص الصمام إلى البولنجر ويتم توصيله بعصا الصمام.يتم تحقيق الختم من خلال حلقتين الختم مرنة على البولنجريتم فصل حلقتين الختم المرنين بواسطة طوق، ويتم الضغط على حلقة الختم حول المكبس بقوة بواسطة الحمل المطبق على غطاء الصمام بواسطة محار غطاء الصمام.حلقة الختم المرنة يمكن استبدالها ويمكن أن تكون مصنوعة من مواد مختلفةيتم استخدام الصمام بشكل رئيسي لفتح أو إغلاق، ولكن مع شكل خاص من البولنجر أو طوق خاص، فإنه يمكن أيضا أن تستخدم لضبط التدفق.
