تفاصيل المنتج
مكان المنشأ: تشنغجيانغ ، الصين
اسم العلامة التجارية: SND FOUNDRY
إصدار الشهادات: ISO / CE
رقم الموديل: صمام الكرة
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
تفاصيل التغليف: صندوق الخشب/ البليت الخشبي
وقت التسليم: 20 يوم
شروط الدفع: L/C، T/T
القدرة على العرض: 100،000 سنوياً
القوة: |
الهيدروليكية ، الملف اللولبي ، الهوائية ، اليدوي ، الطاقة الكهربائية+دليل |
وسائط: |
الزيت والماء والغاز والهواء والسائل |
الحرارة: |
درجة حرارة متوسطة ، درجة حرارة طبيعية ، درجة حرارة عالية ، درجة حرارة منخفضة |
الضغط: |
150/300/600/900/1500/2500LB |
الاتصال: |
حافز ، لحام ، موضوع ، BSP و NPT |
التطبيق: |
عامة، النفط والغاز، صناعة البتروكيماويات والكيميائية، المياه والمياه العادمة، HVAC، c |
مادة الجسم: |
الحديد الزهر ، الصلب ، الفولاذ المقاوم للصدأ ، سبيكة الصلب |
بضمانة: |
18 شهرا |
القوة: |
الهيدروليكية ، الملف اللولبي ، الهوائية ، اليدوي ، الطاقة الكهربائية+دليل |
وسائط: |
الزيت والماء والغاز والهواء والسائل |
الحرارة: |
درجة حرارة متوسطة ، درجة حرارة طبيعية ، درجة حرارة عالية ، درجة حرارة منخفضة |
الضغط: |
150/300/600/900/1500/2500LB |
الاتصال: |
حافز ، لحام ، موضوع ، BSP و NPT |
التطبيق: |
عامة، النفط والغاز، صناعة البتروكيماويات والكيميائية، المياه والمياه العادمة، HVAC، c |
مادة الجسم: |
الحديد الزهر ، الصلب ، الفولاذ المقاوم للصدأ ، سبيكة الصلب |
بضمانة: |
18 شهرا |

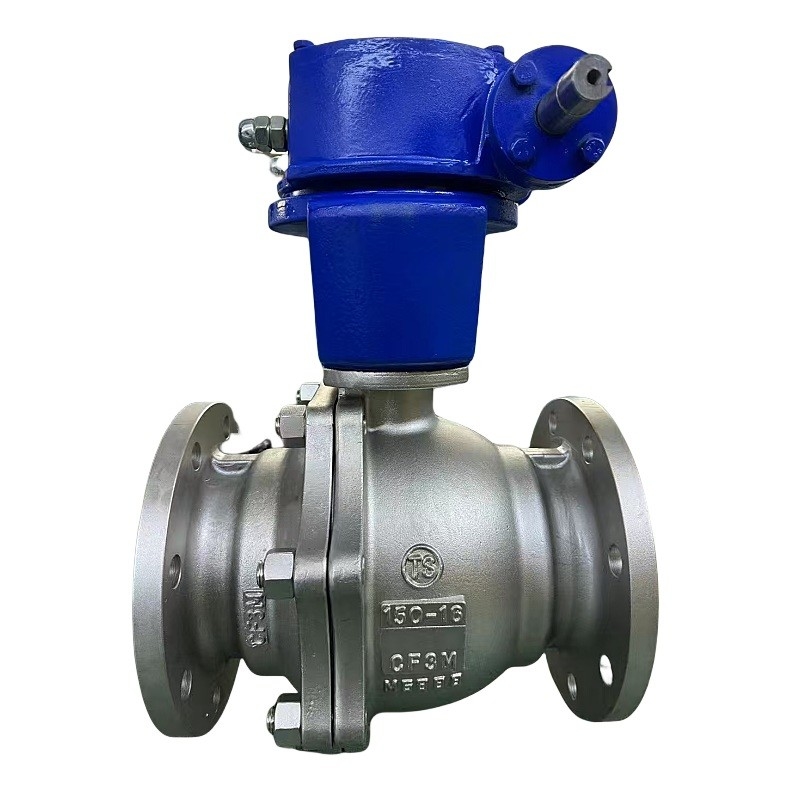

API 6D فولاذ الكربون الفولاذ المقاوم للصدأ WCB CF8 316L صمامات الكرة المزدوجة
معايير التصميم
المواصفات التقنية: ASME/ANSI
تصميم وتصنيع: API 6D API 608
طول الهيكل: ASME B 16.10
الطرف المزدوج: ASME B 16.5
التفتيش والفحص: API 6D API 598
المواصفات
الضغط الطبيعي: 150/300/600 باوند
اختبار المقاومة: PT 3.0/7.5/15 MPa
اختبار الختم: 2.2/5.5/11 MPa
اختبار غاز الختم: 0.6 Mpa
مادة جسم الصمام: WCB ((C) ، CF8 ((P) ، CF3 ((PL) ، CF8M ((R)) ، CF3M ((RL))
الوسيط المناسب: الماء، البخار، الزيت، حمض النيتريك، حمض الخل
درجة حرارة مناسبة: -29 °C -180 °C
مواد الأجزاء الرئيسية
نظرة عامة على صمام الكرة الأمريكي القياسي
صمام الكرة القياسي الأمريكي هو صمام متعدد الاستخدامات مصمم لقطع وتوزيع وإعادة توجيه تدفق خط الأنابيب. على عكس صمامات بوابة اللحاء ، فإن آلية إغلاقه هي كرة دوارة ،مما يجعلها فعالة للغاية وموثوقةيتم تثبيت هذه الصمامات عادةً أفقياً وتأتي في تصاميم من قطعتين وثلاثة، وتستخدم على نطاق واسع في مختلف الصناعات.
أنواع صمامات الكرات
صمام الكرة العائم
تطفو الكرة تحت ضغط متوسط، تضغط على سطح الختم لضمان الختم الضيق. هذا التصميم بسيط، يوفر أداء ممتاز الختم،وهو مثالي لتطبيقات الضغط المتوسط والمنخفض.
صمام الكرة الثابت
تبقى الكرة ثابتة تحت الضغط، في حين أن مقعد الصمام يتم تعديله للحفاظ على ختم آمن.هذا النوع مثالي لأنظمة الضغط العالي والقطر الكبير.
صمام كرة مرن
مع كرة مرنة ومكونات الختم المعدنية، تم تصميم هذا الصمام لبيئات درجات الحرارة العالية والضغط العالي.القوة الخارجية تضمن الختم الموثوق به عندما يكون الضغط المتوسط وحده غير كاف.
